工作原理與結構特點
該系列節肢篩由多節篩芯組成，分節振動，整體按照等厚篩分原理布置，針對現場物料的不同，每節篩芯的激振方向角與篩面可做適應的調整，以達到處理量與篩分效率的最佳結合，篩子采用兩臺電動機帶動激振器做反向自同步旋轉，使篩體產生直線運動。
節肢篩由篩芯，一次減振彈簧、減振裝置，二次減振彈簧電動機及其支架等組成，篩框側板采用整塊優質鋼制作，側板與橫梁、激振器底座用高強度螺栓或環槽鉚釘連接，結構堅固可靠。
電動機不參振，用萬向聯軸節與激振器相連接。(自振源組除外)
該系列節肢篩均有減振裝置與二次減振簧。

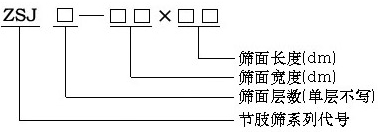

型號說明
安裝與調試
a、安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板平面度誤差不大于3mm。
b、篩子安裝完畢，調整好相對位置，一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于振動器軸線3-5mm,再把電機支架、彈簧底座與預理鋼板點焊焊牢。
c、要求兩臺電機轉向必須相反。
d、振動篩空載運行時間為4-6小時，要求篩體運行平穩，左、右對稱點振幅差小于0.8mm,無橫擺與異常響聲，檢查篩板，激振器緊固情況。
e、檢查激振器軸承的工作溫度，應不大于75℃。
f、脫水節肢篩安裝時，一定要注意節肢篩篩體與落水斗之間的密封，以防漏水。
g、振動與非振動部分至少保留80mm。

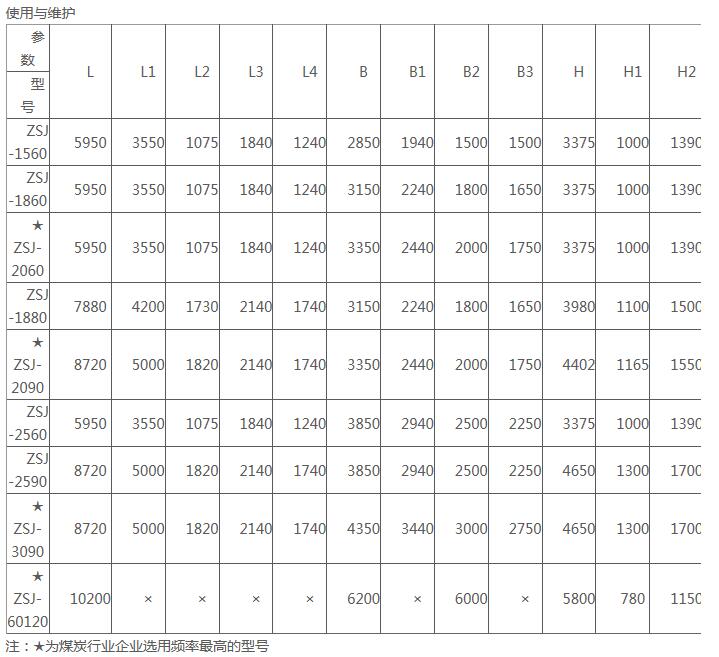

使用與維護
a、節肢篩起動順序：逆料流方向啟動，順料流方向停車。應避免帶料啟動，篩面上物料全部篩完再停車。
b、在篩子工作過程中，應注意篩箱運行是否平穩，如發現運轉不正常或有撞擊聲，應立即停車檢查。
c、脫水節肢篩一般為負傾角安裝。
d、彈簧之間易積聚粉塵雜質，影響彈簧正常工作，應經常清理。
e、經常檢查篩機各處螺栓連接情況，若有松動及時擰緊。
f、激振器軸承采用3號鋰基脂潤滑，正常情況下，應每月加注潤滑油一次，軸承應每年清洗檢查一次。
